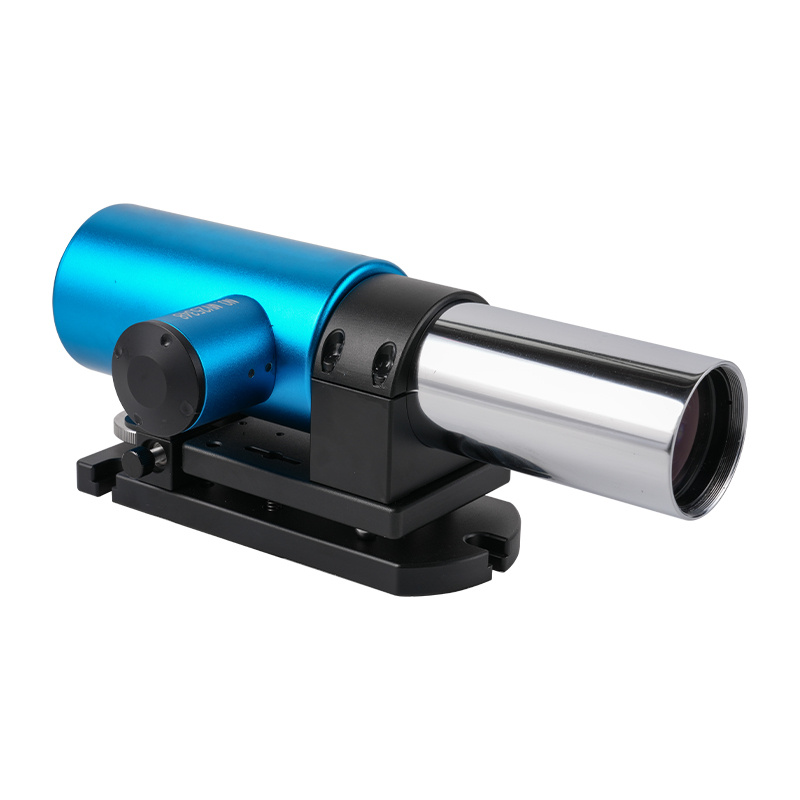

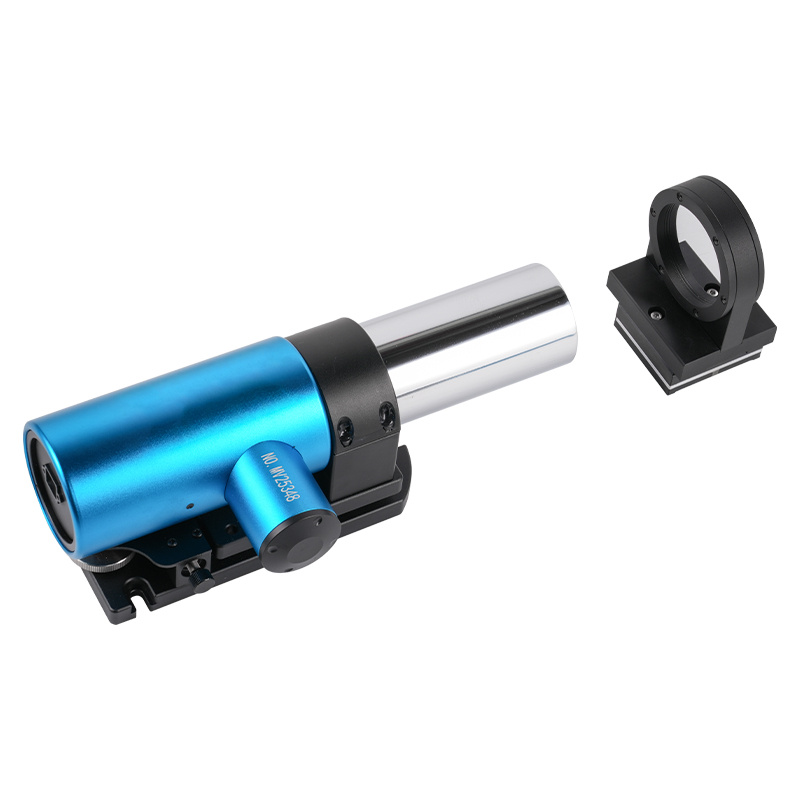

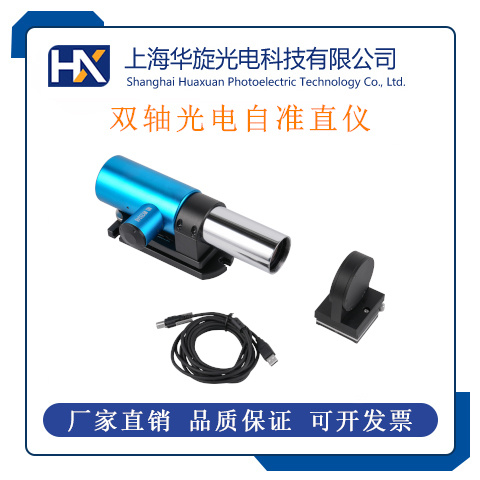

动态光电自准直仪

动态光电自准直仪主要适用于产品动态误差的检测和校准，如机床工作台运动的直线度、平面度等以及其他各种动态角度监测与控制。

产品特点：Product Features:

1.自动描绘曲线，自动计算误差；

2.双轴X、Y同时测量，方便高效；

3.实时电子目镜技术，有效减少人眼瞄准误差；

4.高分辨率光电探测器，提高了测量精度；

5.长寿命LED光源系统，经久耐用；

6.搭配不同附件以及测量模块能够满足多种需要；

7.多种数据处理方法，生成标准的报表，方便查看；

8.  多种规格可选，适用不同检测目标；

典型应用 (Applications):

精密机械安装定位 ;

机械产品直线度、平面度、垂直度、平行度等精度保障;

精密旋转台检测 ;

航空航天 ;

光学产品装配及调整 ;

物理及光学实验室 ;

光电自准直原理：Measuring Principle

自准直仪是利用光学自准直原理测量微小角度的测量仪器。自准直原理:光线通过位于物镜焦平面的分划板后，经物镜形成平行光。平行光被垂直于光轴的反射镜反射回来，再通过物镜后在焦平面上形成分划板标线像与标线重合。自准直仪通常由光源、分划板、分光镜、物镜、反射镜以及目镜（光电自准直仪使用光电传感器，参见以上示意图），光学自准直仪通过人眼观测并结合机械测微装置完成测量，光电自准直仪则使用光电传感器接收反射回来的分划板的像。光源将位于物镜焦平面（物镜焦距 = f）的分划板投射至无穷远（准直光出射），经过平面反射镜返回的准直光经物镜后再次成像于同样位于物镜焦平面（共焦系统）的光电传感器的探测面上，当反射镜发生了α角度的偏转后，返回的分划板在光电传感器上的像会产生ΔS的位移（见上图）也就是2α角，通过精确测量出ΔS值，即可准确计算出平面反射镜的偏转角度。

技术指标：Technical parameters:

1、物镜焦距:300mm

2、物镜口径:48mm

3、光源类型:半导体LED光源

4、中心高:78mm

5、探测器:高速面阵光电探测器

6、显示分辨率:1″、0.1″、0.01″、0.001″、0.0001″可调(arc sec. 角秒)

7、视场范围(X、Y):3000*1800″(arc sec. 角秒)

8、仪器精度(中心): 0~±1000″   ±1″(arc sec. 角秒)

9、采样频率: 全视场最高1000HZ可调

10、接口 coaXPress-12

11、中心波长：625nm(可定制光源）

12、第三方通讯：RS232串口

13、供电：12V1A

14、电脑系统要求:WIN7、WIN10、WIN11，64位系统

15、外形尺寸:385mm(L)×100mm(W)×115mm(H)

16、重量:4.3kg
